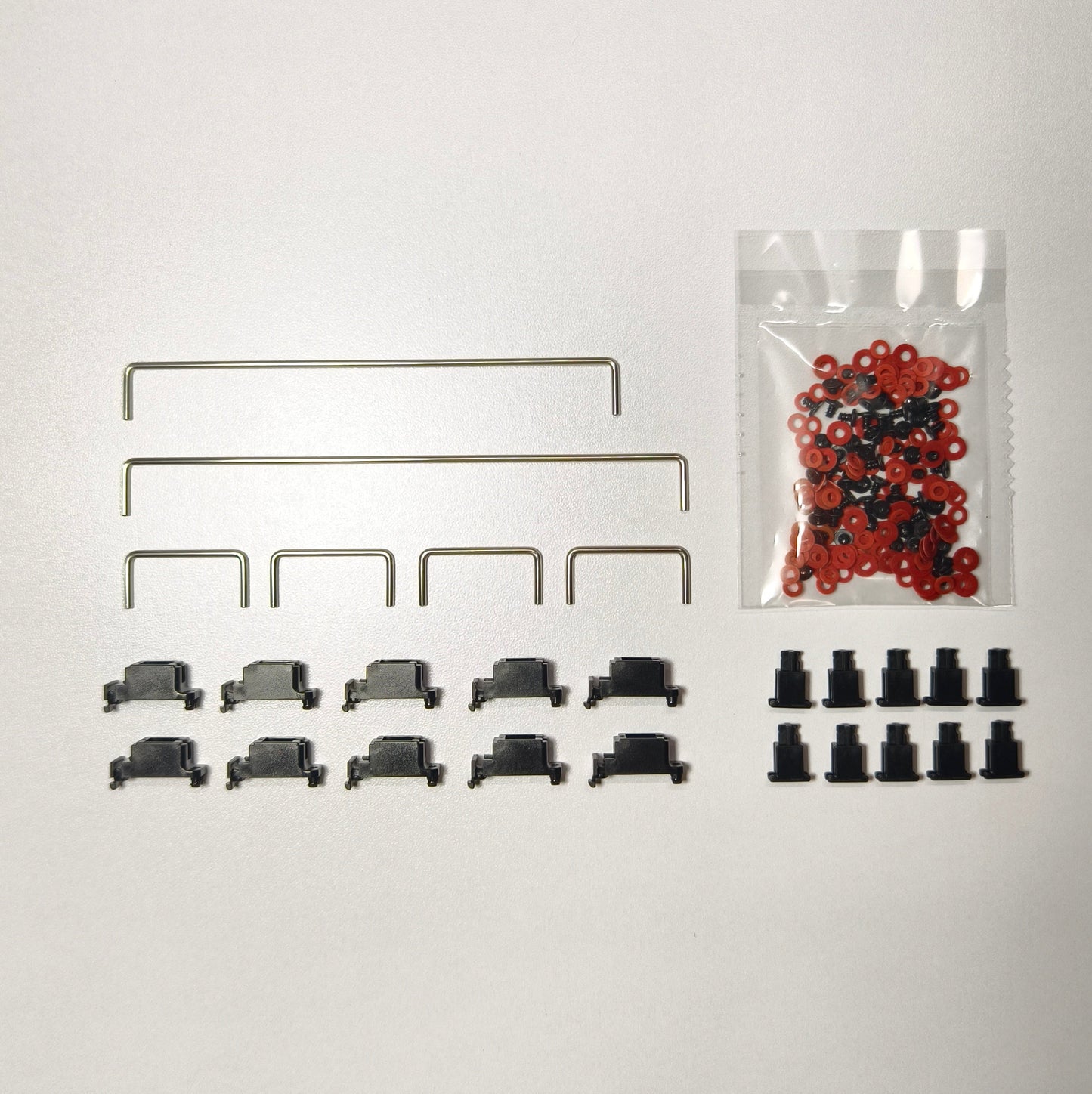

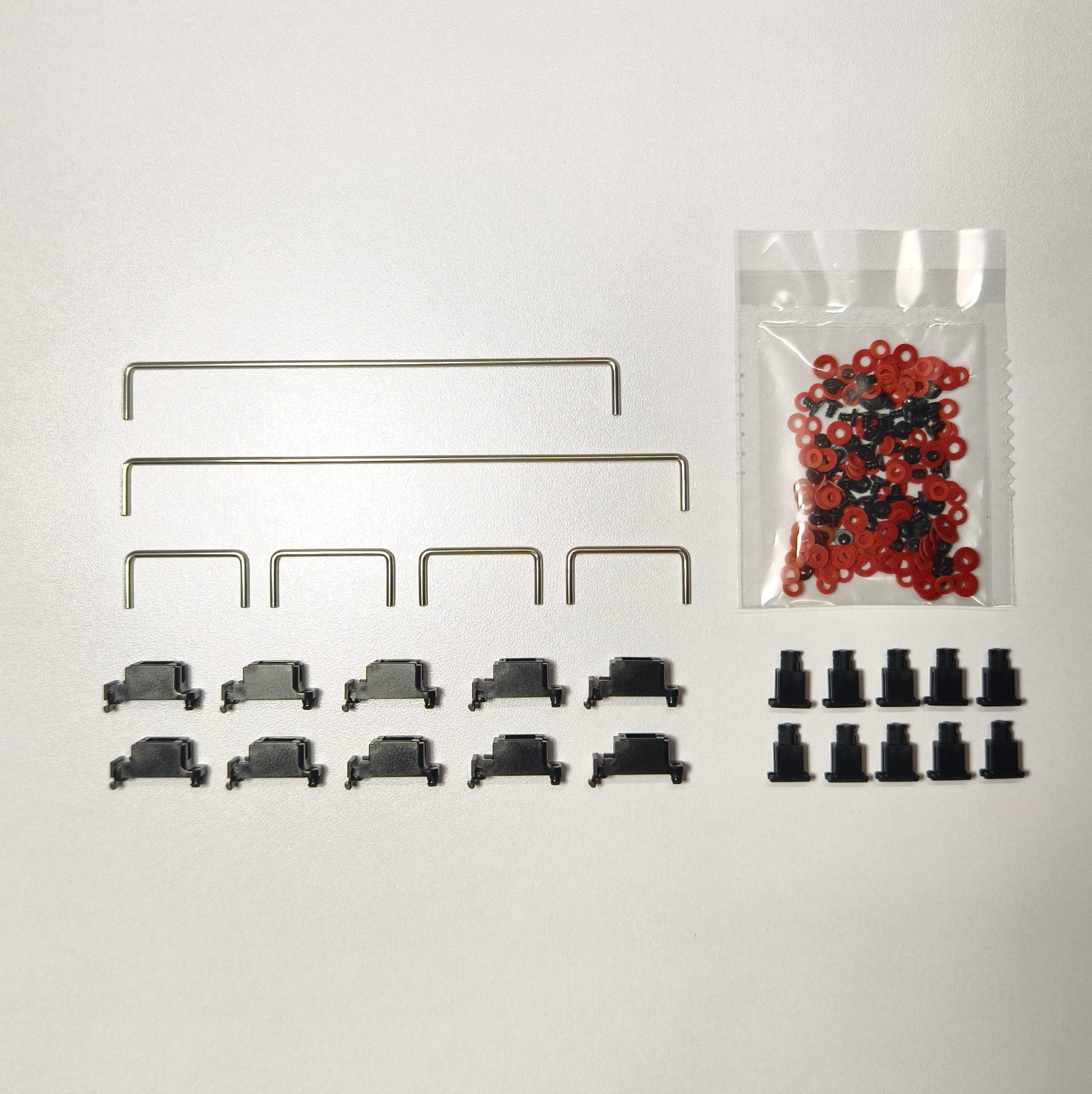

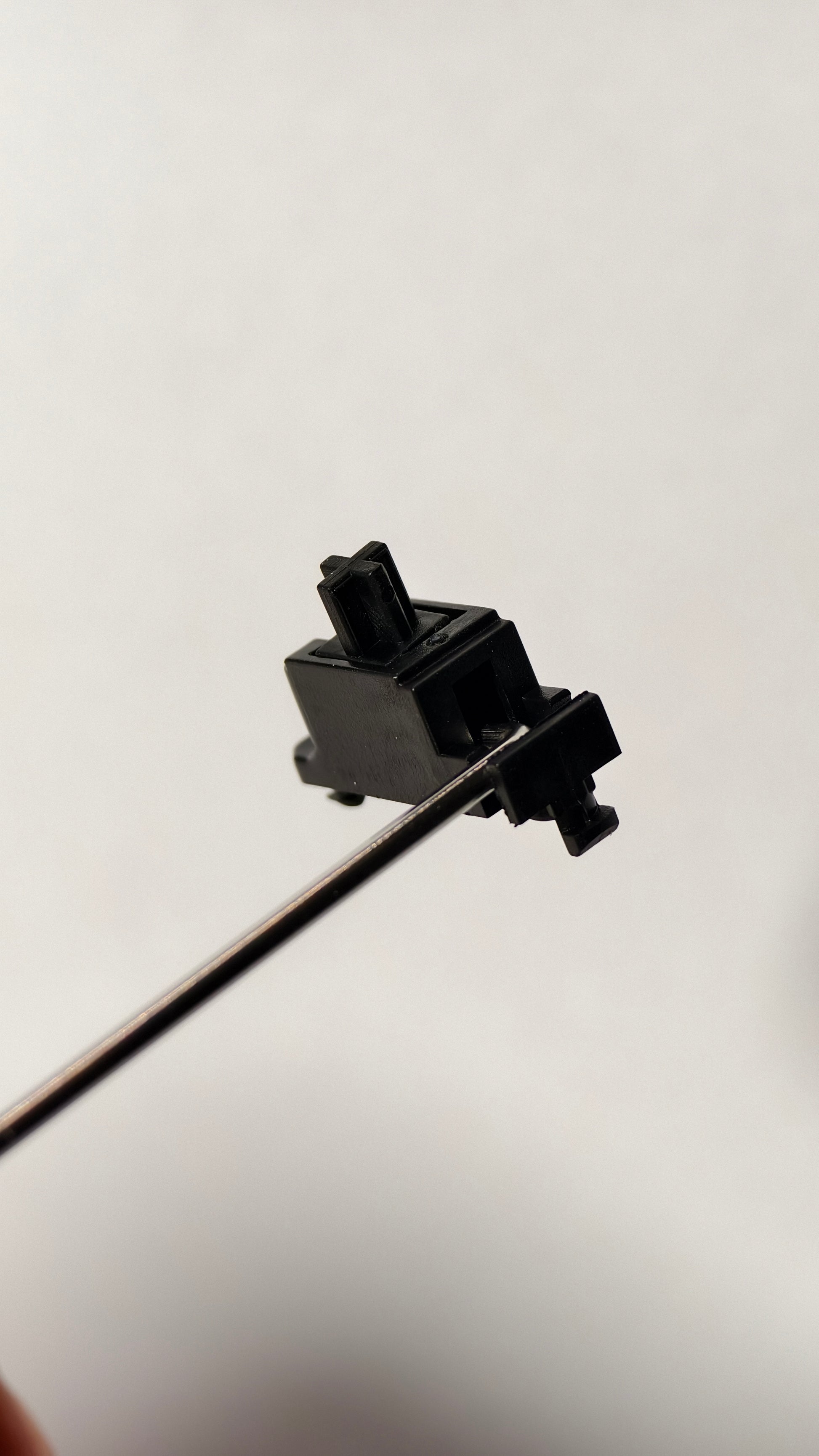

Fourwrap Stabilizers set

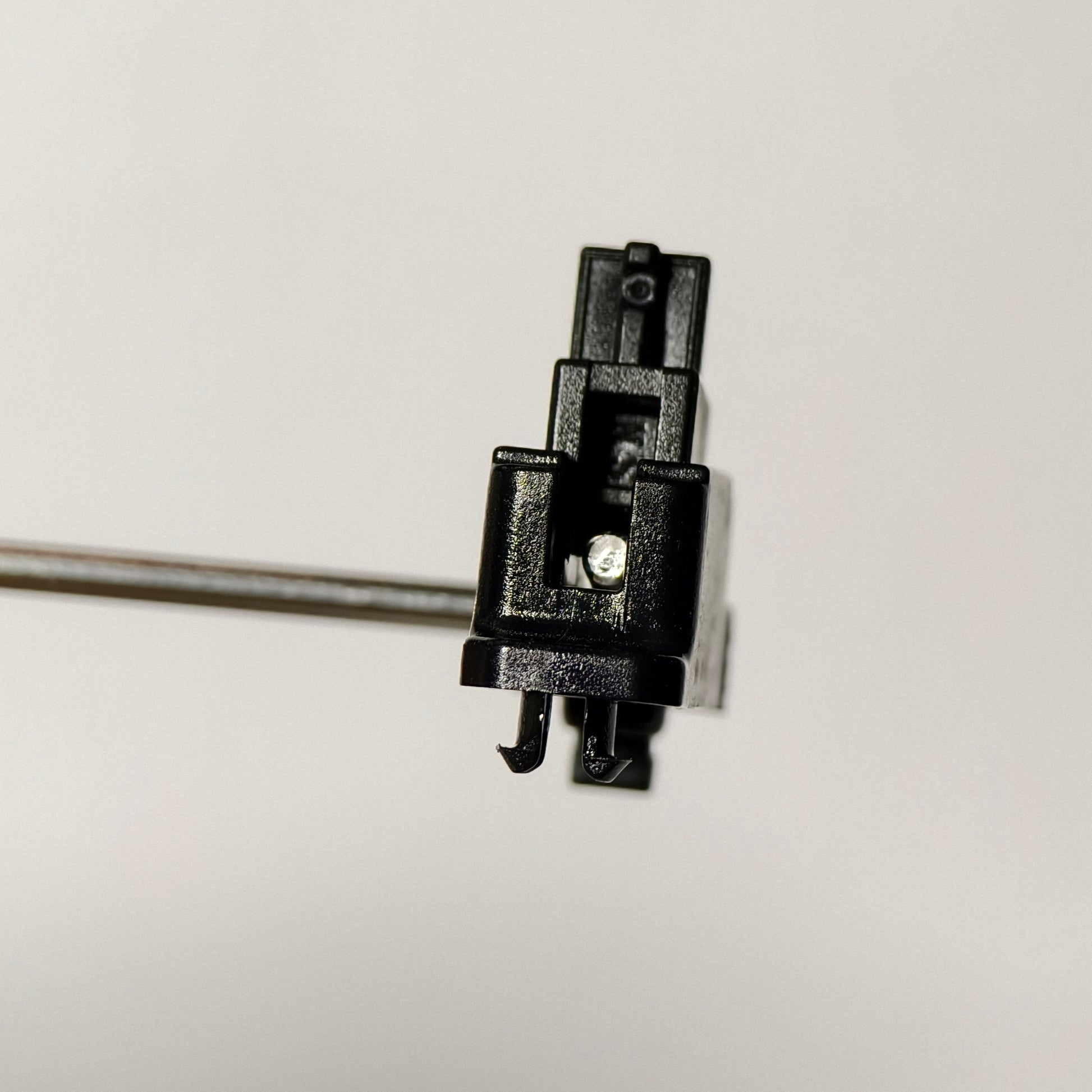

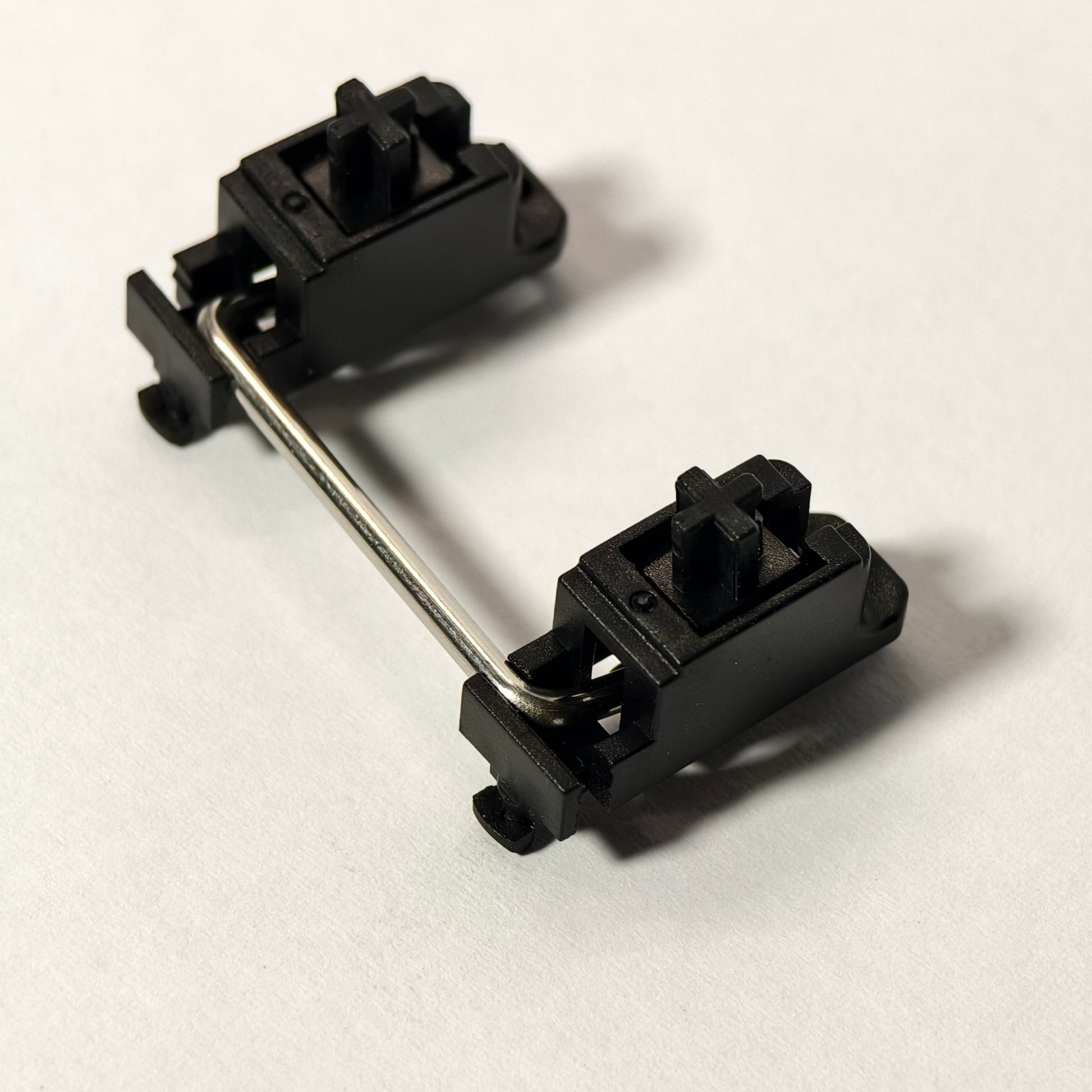

Fourwrap stabilizer SSS set (pcb mount)

- housing x10

- stem N x10

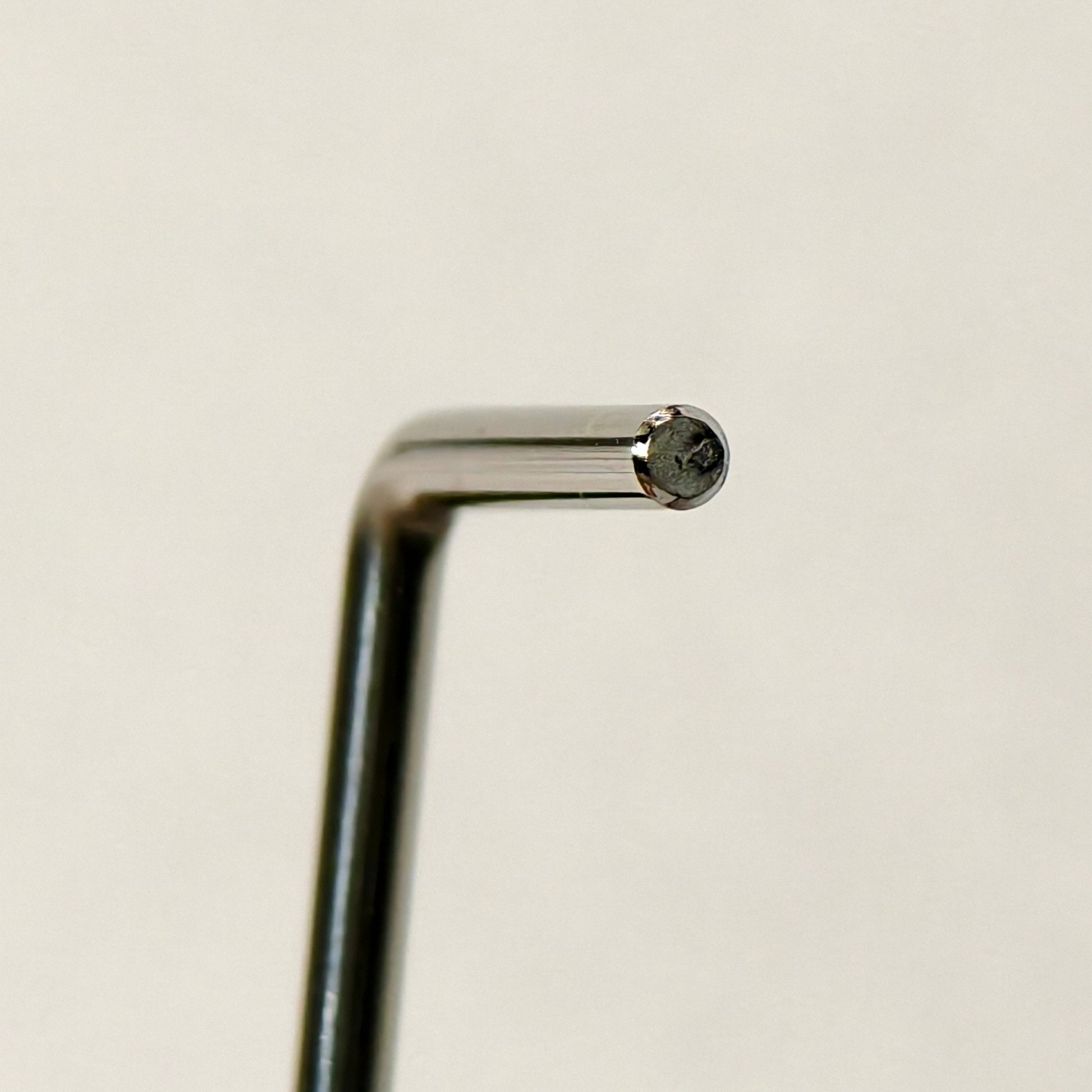

- 2u wire x4

- 7u wire x1

- 6.25u wire x1

- screw x20

- washer x30

Fourwrap stabilizer P set (plate mount)

- housing x10

- stem N x10

- 2u wire x4

- 7u wire x1

- 6.25u wire x1

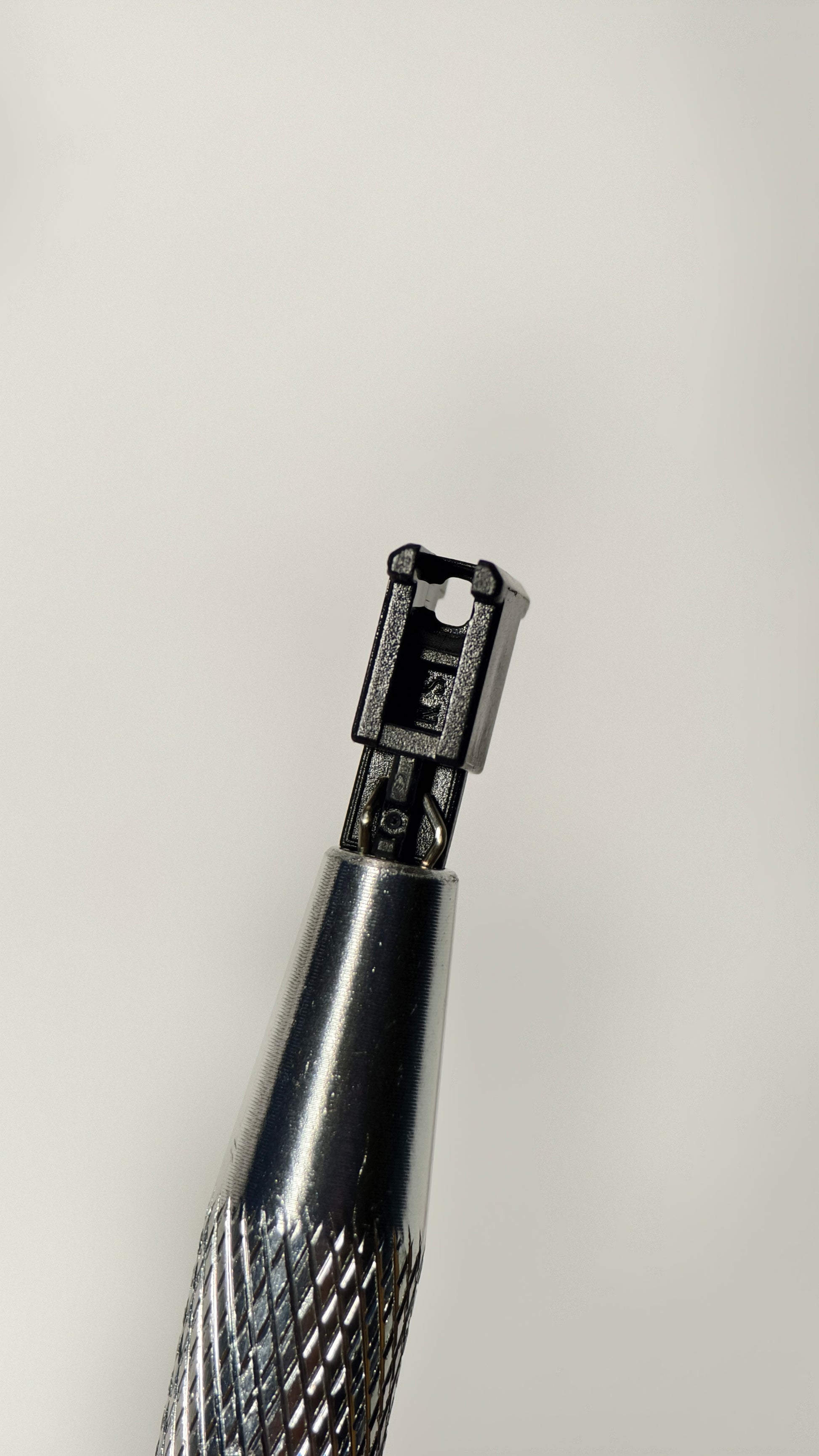

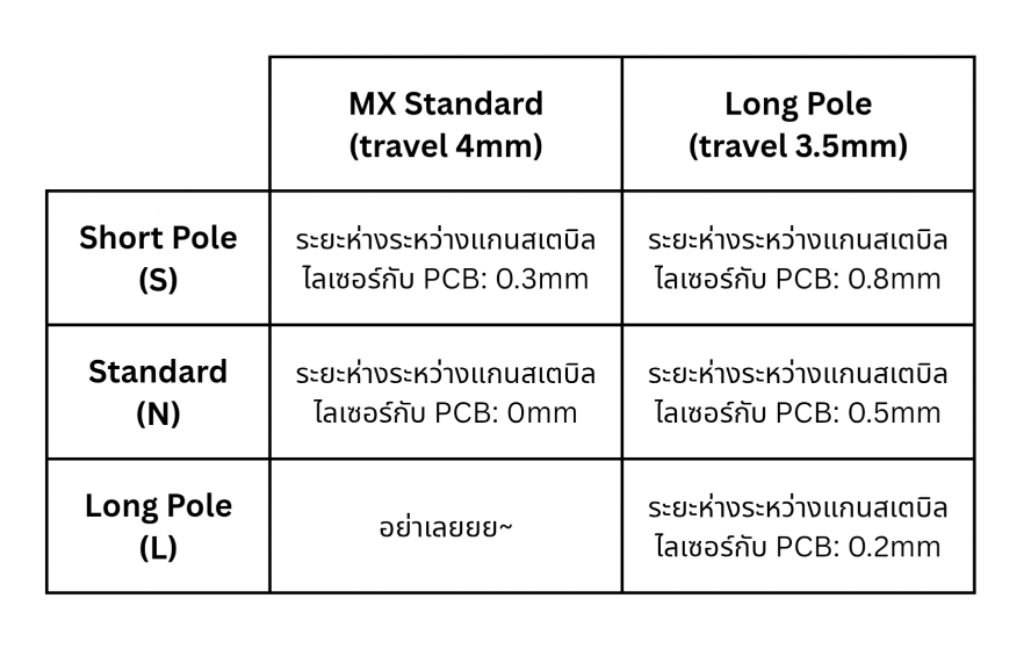

Short pole stems

- stem S x10

Long pole stem

- stem L x10

Notes;

ชิ้นส่วนคีย์บอร์ดมีค่าความคลาดเคลื่อน (tolerance) ตามการผลิต ควรเช็คและจัดตำแหน่ง stabilizers ก่อนทำการยึด

//Keycap

• อาจมีการโค้งงอ (bending) บน/ล่าง

• ช่องก้าน (+) อาจคลาดเคลื่อน

• มีการหดตัวจากการผลิต (shrinkage)

• อาจมีการบิดงอ ทำให้ตำแหน่งแนวตั้งคลาดเคลื่อน

แนะนำให้ใส่คีย์แคปกับ stab ก่อน จัดให้เรียบร้อย แล้วจึงยึดด้วยสกรู

//PCB

• รู 3mm อาจคลาดเคลื่อนระหว่าง 2.9 ~ 3.1mm

• รู 4mm อาจคลาดเคลื่อน 3.9 ~ 4.1mm

ความหนา PCB โดยทั่วไปอยู่ที่ประมาณ 1.55 ~ 1.7mm

กรณีใช้แบบ screw-in ความหนา PCB ที่ต่างกัน อาจทำให้ส่วน L-hook ยกขึ้นได้

วิธีแก้:

สามารถใช้

- Kapton tape (0.05mm)

- เทปใส (0.05mm)

- เทปกาวสองหน้า (0.1mm)

เสริมความหนา PCB เพื่อช่วยให้ housing ยึดได้ดีมากขึ้น

//การลูป (Lubrication)

*ไม่ต้องลูปก็สามารถใช้งานได้ แต่แนะนำให้ลูป

housing: 205gd0

wires แนะนำ: SUPERLUBE Multi-Purpose Synthetic Grease NLGI Grade 2

ตัวเลือกอื่นๆสำหรับ wires:

• Krytox 205G2: ความหนืดใกล้กัน แต่ล้างยากกว่า

• Permatex 22058: ความหนืดดี ล้างง่าย แต่น้ำยาอาจไหลเมื่อโดนความร้อนสูง

• GH V4: หนืดน้อยกว่า แต่ smooth ไม่ทึบ

_______________________

//สกรู

**เป็น self-tapping screw ขันด้วย torque พอดี ไม่ต้องแน่นเกินไป**

_______________________

//การยึดกับ PCB

CASE 1

ยึดแบบใช้ไม้จิ้มฟัน

CASE 2

ใช้สกรูแทนลิ่ม (wedge) ในการยึด

CASE 3

ตัดคลิป (clip) แล้วเปลี่ยนเป็นการยึดแบบสกรูอิน (screw-in)

CASE 4

ตัด clip และ L-hook แล้วใช้การยึดแบบ double screw

CASE 5

จากแบบ double screw เพิ่ม washer เพื่อรองรับ PCB 1.2
